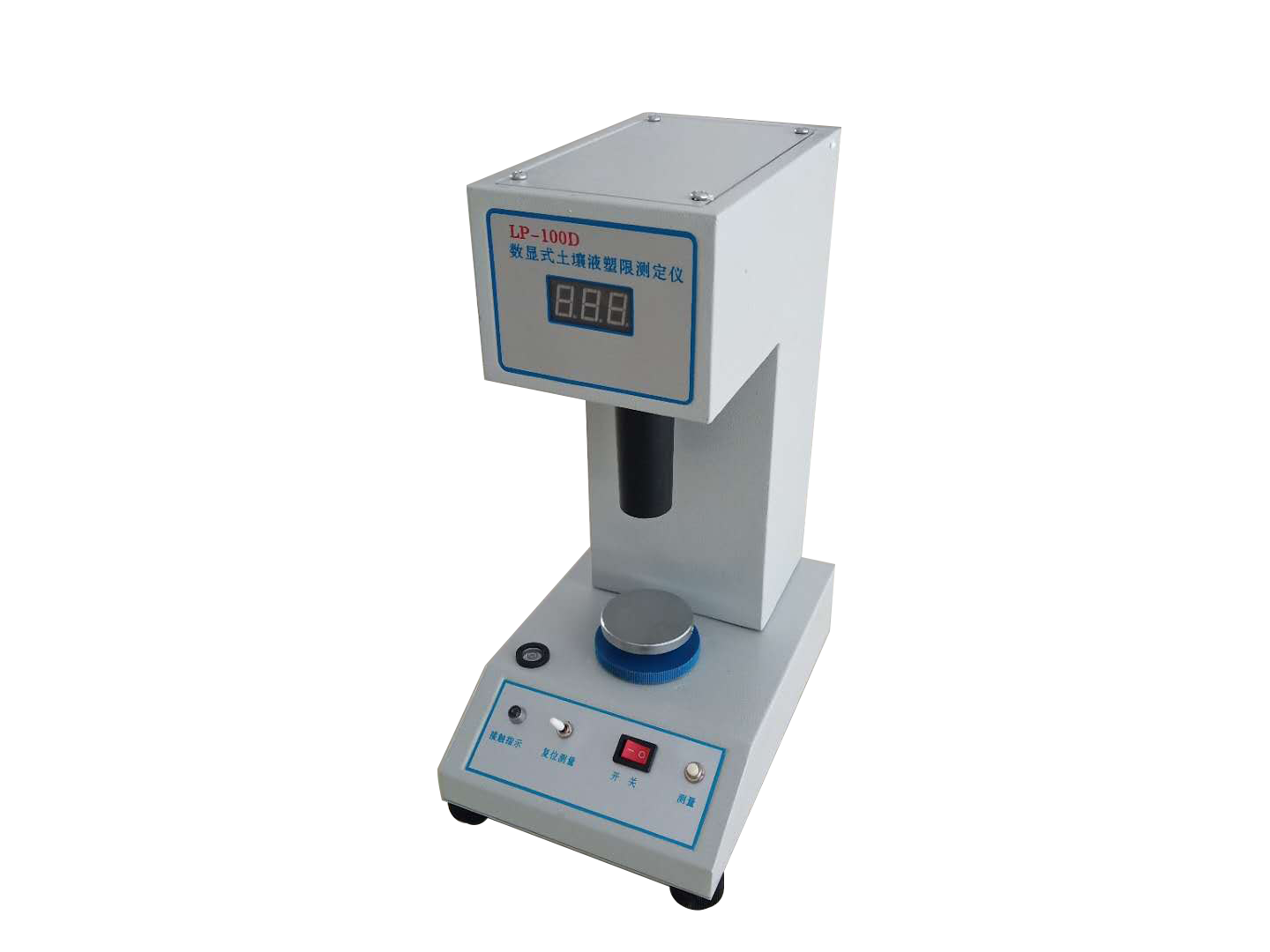

數顯式土壤液塑限聯合測定儀技術參數

特點

采用數字顯示等技術，能自動定時，測量，顯示，具有性能穩定、數據可靠、測量精度高、讀數直觀、清晰、操作簡單方便，工作效率高等特點

折疊用途

用來測定土壤的液限和塑限，為劃分土類，計算天然稠度，塑性指數提供可靠的數據。

折疊使用注意事項

(1)維修儀器不能帶電進行焊接，維修人員要有一定的電子技術。

(2)電路上可調元件不能隨便調動，否則精度及線性都無法保證。

(3)錐尖在使用(擰上卸下)時要特別小心，用手捏著慢慢旋動，不要碰傷錐尖。用后擦干泥土，涂少許凡士林。備用錐尖等請妥善保管。

折疊常見故障與檢修

(1)不顯示數字;

檢查電源保險，開關按鍵。電源保險在機殼后底部，保險管型號為1A/250V

(2)按下"測量"鍵不工作;

檢查測量按鍵，電磁彈簧等(打開頂蓋，看彈簧是否卡住)。

(3)接觸指示燈不亮;

檢查+12V電源及發光管，接觸指示電路。

折疊操作規程

1、儀器放置在水平的工作臺上，調整水平螺旋腳，使水泡聚中。

2、將儀器的電源插頭插好，打開電源開關，預熱3分鐘。測量前用手輕輕托起錐體至限位處，此時顯示屏上的數字為隨機數，測量時會自動消除。

3、將調好的土樣放入試杯中。刮平表面，放到儀器的升降座上。這時緩緩地向順時針方向調節升降旋鈕，當試杯中的土樣剛接觸錐尖時，接觸指示燈立刻發亮，此時應停止旋動，然后按"測量"鍵。

4、按下"測量"鍵后，錐體落下，此時，時間音響發出嘟!嘟……的聲音。當測量時間一到，叫聲停止，此時顯示屏上顯示出5秒鐘的入土深度值，第二次測量時，需將錐體再次向上托至限位處，向逆時針方向調節升降旋鈕至能改變錐尖與土的接觸位置(錐尖兩次錐入位置距離不小于1cm)將錐尖擦干凈，再次測量，重復上述步驟進行。

5、儀器出廠時，已備好100克和76錐體。(一個錐體，二個錐尖，一個配重塊)配重塊和錐尖擰在一起為100克錐體重，如果用戶需要使用76克錐體時，只需將原錐體擰下，取下錐體上的配重塊即76克錐(錐尖上端的園盤即配重塊)，將錐尖擰上即可使用，與儀器配套的試杯、錐尖配重塊配件都放在儀器其它小盒內，拿出試杯或錐尖時請注意、保護好錐尖，以免損壞。

折疊主要技術指標

:1、圓錐儀總重:76g±0.2g 和100g±0.2g

2、圓錐角度:30°±0.2°

3、測讀入土深度:0~22mm

4、測讀精度:0.1mm，估讀0.05mm

5、測量時間:5秒

6、電磁吸力:>100g

7、電源:220V ±10%

折疊校驗方法:

1、用目測斷電后錐體下落情況。

2、用天平測量錐體質量,準確至0.1g。

3、用游標卡尺測量錐底直徑和錐高后,計算出錐角夾角，準確 至0.1°。

4、用游標卡尺測理錐角磨耗,準確至0.1mm。驗結果處理 全部項目均符合技術要求為合格
