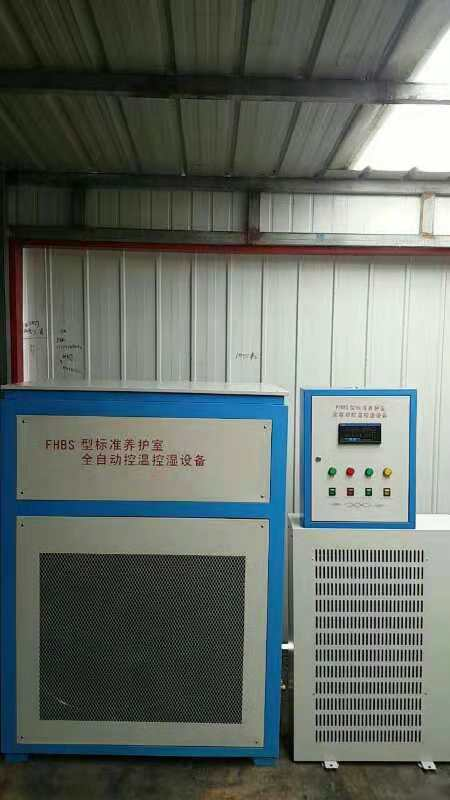

??FHBS-100型養護室控溫控濕設備技術參數

?FHBS-100型養護室控溫控濕設備，養護室全自動恒溫恒濕控制設備是混凝土及水泥試體的養護，是目前我國z難解決的問題，試驗證明溫度濕度是影響水泥和混凝土強度，起決定因素的關鍵過程，溫濕度的偏差越小，對試件強度數據的可比性就越準確，所以試件能否進行標準養護，是能取得準確的試驗數據和正確的指導施工，即保證工程質量，又節約水泥的重要因素，從而我廠依據國家有關標準規定，如（GBJ204—83）（GBJ177—85）及國標（ISO）GB/T—17671zx研制了具有多功能的養護設備。

FHBS-100型養護室控溫控濕設備工作原理：

該設備應用溫濕同步控制的方法，即冬季采用電熱管加熱水溫，經水泵加壓，噴嘴噴成霧狀，在標養室內進行霧溫濕交換，以達到制熱加濕的目的，夏季利用水泵加壓到0.1Mpa以上，經過離心式噴嘴噴成霧狀，在標養室內進行一霧溫濕交換，達到制冷的目的，制冷采用大功率制冷機組降溫。

FHBS-100型的安裝

（一）安裝順序：

一般安裝順序是：主機制冷機組，管路及電熱管，噴頭，空氣漏電開關。

（二）機組

1、主機位置的選擇：制冷機組的選擇：

（1）應盡量接近標養室的積水池。機組周圍，至少應有40cm的空間，以利維修和安裝。

（2）制冷機組應安裝在室外，以利于散熱和噪音的隔離，用銅管和主機連接密封，主機與機組之間相距越近越好，以達到制冷的z佳效果，機組要低于主機10cm以上，便于冷凍機油的回流，安裝在太陽不直射沒有塵土和腐蝕性氣體的地方，機組的工作溫度，不應在高于50℃環境下工作。工作電壓要求穩定，經常用水清理冷凝片，以使機器工作正常和節約電能。

1、主機安放無須特殊基礎，只要在一般混凝土砂漿地面上，在主機底座墊上四塊混凝土試塊（15cm2）即可。冬季保管要防止零下存放，以免凍壞水箱和水泵。

（三）FHBS-100型水泵循環管路

主機安妥后，水泵循環管路才能著手安裝，主機的水管和揚水管要求活接，活接對接時要墊好密封圈防止漏水，吸水管，穿過墻孔后，引向積水池，垂直接好吸水管，吸水管到池底的高度，池底有排水孔時，以20cm為宜，沒有排水孔時，以10cm為宜，吸水閥要安裝過濾網。

積水池浮球閥，高度可以適當調整，水位也應隨之變化。

揚水管中段接有一個三通，與自來水相接，由補水閥對水泵進行補水操作或沖洗管路。

揚水管穿過墻孔后，引向標養室上空，再分路接φ20的噴頭，噴頭應盡量高些,但房頂過高時，可在墻上預埋角鋼或鋼筋的方法，將其懸掛在端部，噴頭數量不要少于10個，房子較小時，噴頭之間接管可減短，房子較大時，用戶可自行適量增加噴頭。

如果積水池內沒有排水孔，可以在揚水管路上增加一個外部水管直接揚水，然后清理室內污物。

無論是吸水管或揚水管，凡是循環水路的部分只要露出標養室外的，應盡量包設保溫層，包設的方法，用塑料草片將保溫管材初步捆緊，再包裹塑料薄膜用塑料片捆緊。

（四）電熱管：

三跟電熱管可用鋼筋懸吊在積水池中，也可以掛在墻壁上。注意：本機所配電熱器均為220V。

（五）FHBS-100型電路安裝：

1、電源線，加熱接線柱，制冷接線柱和傳感器插座，都在主機的后面。

2、如附圖所示，電源電纜接在上面，注意：零線不可接錯，且一定要接牢，否則會燒壞元器件。用戶應選用60A以上的三相四線制漏電保護開關

3、照明電纜，穿過墻孔，以保用電安全，要求在噴頭上面，要使用防水燈。

4、傳感器電纜，穿過墻孔，進入標養室后，應沿著鋁塑管串，傳感器支架懸掛高度約為噴頭到地面的中心位置。

5、機組的地線，都要與專門的地線接牢，如臨時的房屋沒有專門的地線時，在積水池下埋設焊有鋼板的地線。

6、以上各種電線電纜用水泥鋼釘固定在墻上，其走向應當水平或垂直，互相均勻整齊。
