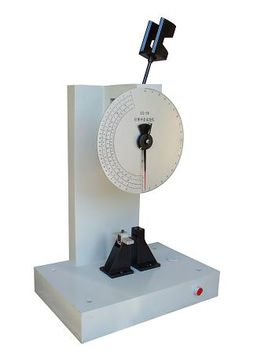

簡支梁沖擊試驗機

用途范圍

簡支梁沖擊試驗機用于測定硬質塑料、纖維增強復合材料、尼龍 、玻璃鋼、陶瓷、鑄石、塑料電器絕緣材料等非金屬材料的沖擊韌性。是科研機構、大專院校、有關廠礦進行質量檢驗的常用設備。有指針式顯示，液晶屏顯示，和電腦控制三種顯示方式。

技術參數

1、擺錘能量：7.5J 15J 25J 50J

2、擺錘力距：7.5J擺錘PL=3.866Nm 15J擺錘PL=7.733 Nm

3、擺錘PL=12.889 Nm 50J擺錘PL=25.777 Nm

4、標度盤最小分度值：1/100

5、擺軸中心到試樣中心距離：380mm

6、鉗口圓角半徑：1mm

7、沖擊刀刃圓角半徑±：2mm

試驗方法：

1． 按照GB6672測量試驗厚度，在所有試樣的中心測量一點，取10個試樣測試的算術平均值。

2． 根據試驗的所需的抗擺錘沖擊能量選用沖頭，使讀數在滿量 程的10%――90%之間

3． 按儀器使用規則校準儀器。

4. 將試樣展平放入夾持器中夾緊，試樣不應有皺折或四周張力過大的現象。應使10個試樣的受沖擊面一致。

5． 將擺錘掛到釋放裝置上，在計算機上按鍵開始試驗，使擺錘沖擊試樣，同樣步驟作10個試驗，試驗結束后自動計算10個試樣的算術平均值。

簡支梁沖擊試驗機

故障診斷

常見故障一：

度盤指針靈敏性差，卸荷后有中途停止現象，或者零點位置經常變動。此種現象的產生原因是多方面的。

1.齒桿上的滑輪及其道軌灰塵過多、銹蝕。此時需要卸下清洗干凈，再加少許鐘表油。

2.指針轉動軸臟，應清洗。

3.齒桿壓片和齒桿之間有接觸，應調松。

4.緩沖器回油情況不良，應加以調整或清洗。

5.測力活塞上的皮帶脫落或太松(使活塞不能勻速運轉)。

6.測力活塞在油缸內摩擦力增大或卡死現象，應用氧化鉻研磨膏對研，直至正常為止。

7.擺錘在揚起過程中有阻礙物，或者擺軸太臟或銹蝕，使指針回零變動大。
