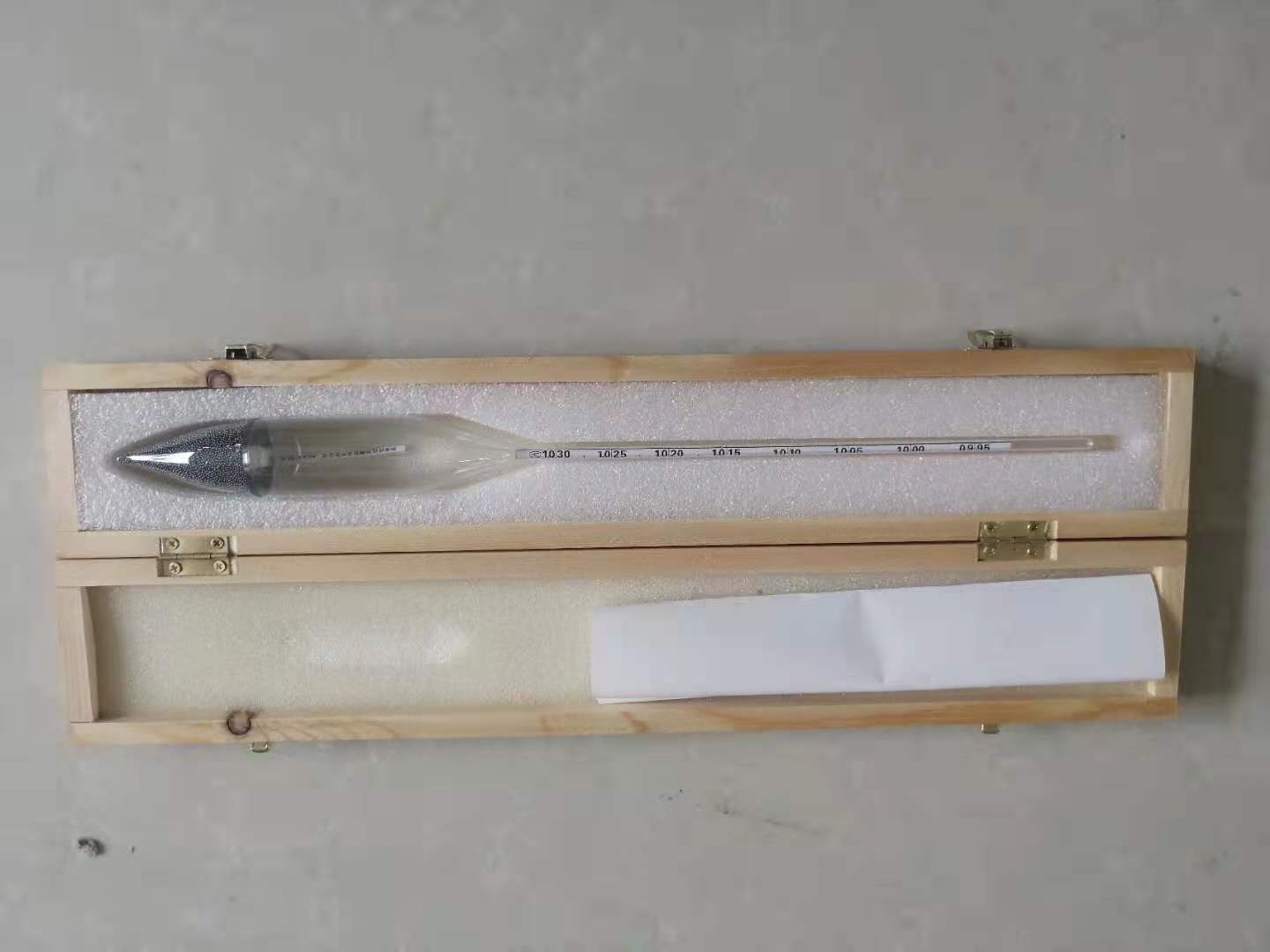

土壤密度計的使用方法

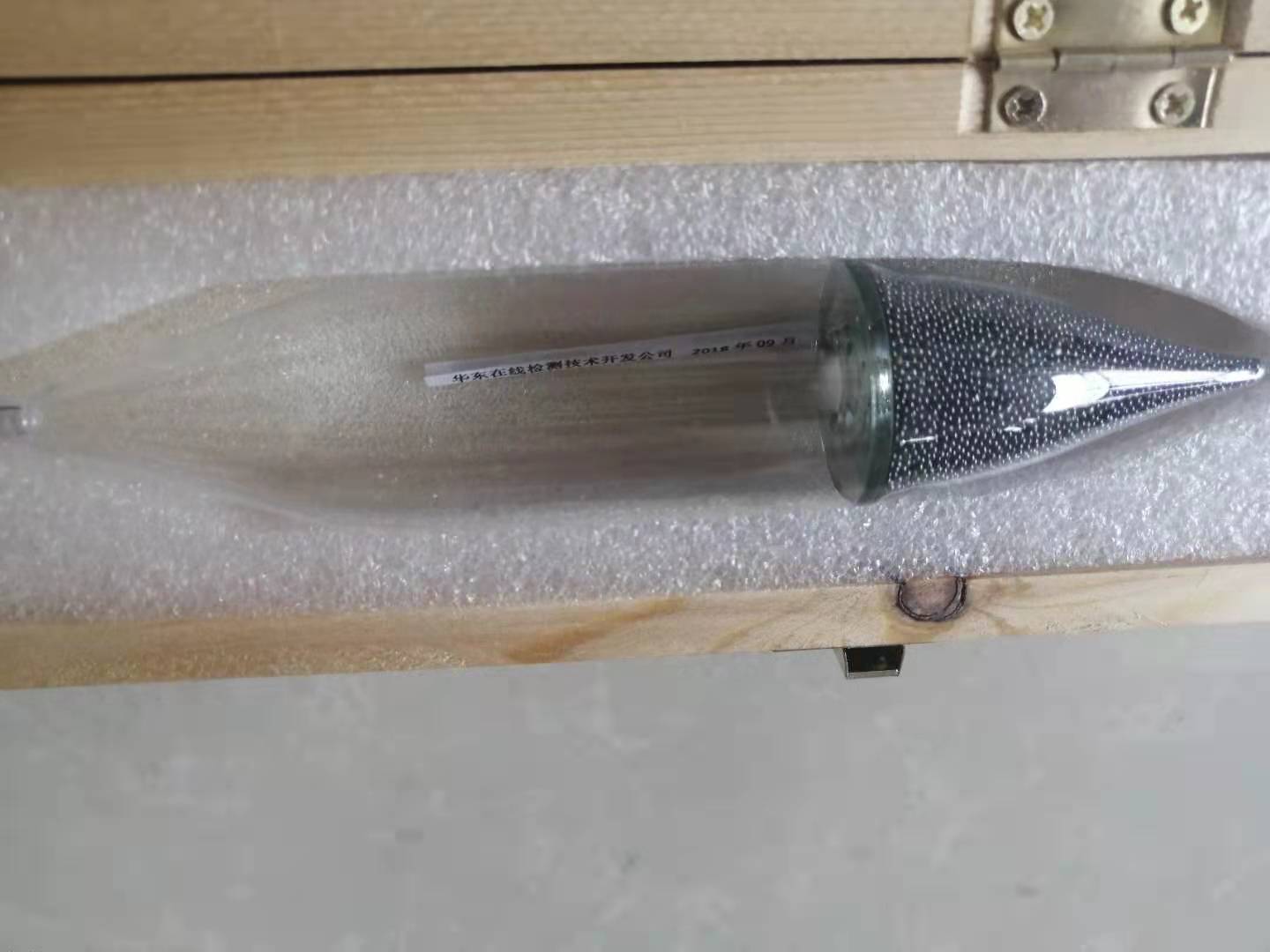

一、土壤密度計校正
      土壤密度計的刻度是在20℃溫度下進行的，讀數沒有考慮彎液面的影響。因此，試驗溫度不在20℃時，需對讀數進行溫度校正，還需進行彎液面校正(該值也受溫度影響)等。
(1)彎液面校正：前面測定的時刻密度計讀數為懸液溫度在℃時彎液zi高點讀數，彎液面zui高點為時刻，實際懸液面為點，之間的距離由彎液面引起，故需要經過彎液面校正，彎液面校正值記作(或甲種比重記作)，那么即為點在時刻的讀數。彎液面校正值測量方法為：將密變計放入與懸液溫度相同的清水中，讀出zui高點讀數和與液面平行點讀數，由此計算得到彎液面校正值。
(2)溫度校正：密度計的刻度是在20℃時測得的懸液密度(或土粒質量)，當溫度改變?yōu)闀r，懸液密度要發(fā)生變化，故要進行溫度校正。溫度校正值記作，是溫度的函數，還與密度計類型有關。
(3)分散劑校正：試驗時在懸液中加入分散劑后，使懸液密度發(fā)生改變，因此，密度計讀數中還要進行分散劑校正。分散劑校正值記作的測量方法為：先將密度計放入裝有1000cm3純水的顆粒分析試驗量筒中，量測此時密度計讀數;然后向量筒中加入與顆粒分析試驗相同體積和類型的分散劑，量測此時比重計讀數。
二、土壤密度計試驗步驟
密度計法試驗步驟包括：
1.密度計法進行顆粒分析試驗宜采用天然含水率土樣。也可采用風干(烘干)土樣進行;
2.對于風干(烘干)土樣，取代表性土樣100~300g，放入研缽中，用帶橡皮頭的研杵碾散。將研散后的土過2mm篩，將篩上土研散再過篩，直到篩上僅留下大于2mm的顆粒為止;
3.將粒徑小于2mm的土樣拌和均勻，稱取土粒質量的土樣作為試樣。
4.將制備好的試樣倒入三角燒瓶中，注入大約200cm3的純水，浸泡18小時以上，用天然含水率土樣直接進行顆粒分析試驗，可不浸泡或縮短浸泡時間。稍加搖蕩以后，放在砂浴上煮沸。從沸騰時開始記時，粘土和不易分散的土，煮1小時左右，其它土不少于0.5小時;
5.試樣冷卻后，倒入進行顆分試驗用的量筒中，將燒杯中土洗凈并全部倒入量筒中后，加入10cm3的分散劑(4%的六偏磷酸鈉或6%雙氧水或1%的硅酸鈉)，然后加清水至1000cm3;
6.用攪拌器在量筒中沿整個懸液深度上下攪拌大約1min，往復各30次，使懸液內土粒分布均勻;

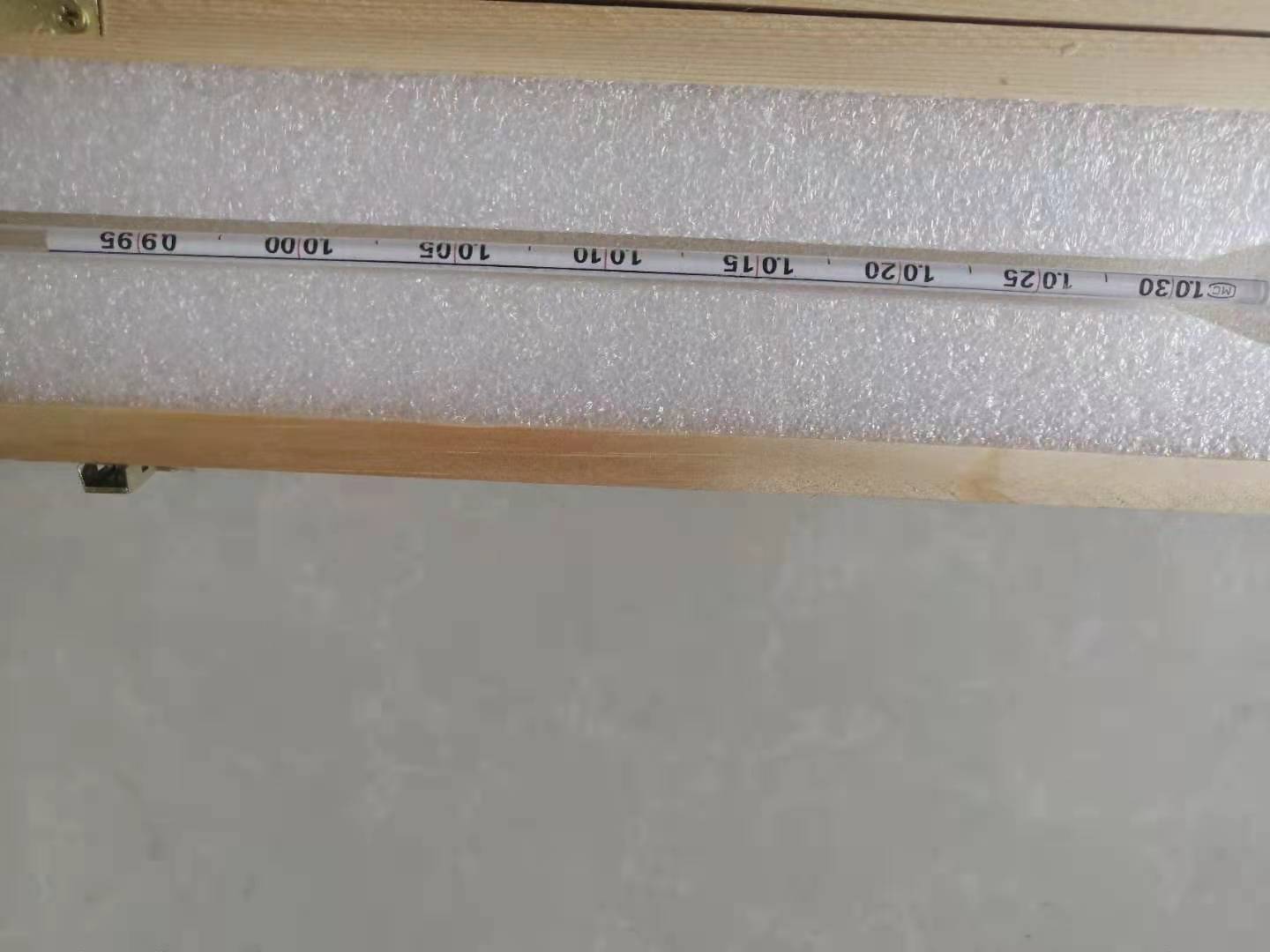

7.取出攪拌器，同時開動秒表，測經1、2、5、15、30、60、120、1440min時的密度計讀數。乙種密度計記作，甲種密度計記作。每次測度前15秒左右將密度計放入量筒，讀完后即取出密度計。讀數時，注意密度計浮泡不得貼近量筒壁，讀數為彎液面爬高zui高點讀數。甲種比重計估度至0.1，乙種比重計估度至0.0001。讀完后測量懸液溫度，至0.5℃;
8.如試驗完成后發(fā)現(xiàn)*次讀數時，下沉土粒已超過總土質量的15%時，將量筒中土用0.075mm分析篩進行洗篩，然后按篩析法進行大于0.075mm粗粒土的粒徑分析試驗。
