WDW-100H型環剛度試驗機技術參數

產品概述:微機伺服控制環剛度試驗機是本公司針對鋼管、夾砂管、玻璃纖維管等管材的剛度性能而設計的一款試驗機，本試《GB/T 9647-2015熱塑性塑料管材環剛度的測定》、《GB/T 21238-2007玻璃纖維增強塑料夾砂管》等國家及行業標準制造，并嚴格執行相關標準，科研院所、高等院校、質檢機構檢測管材剛度性能指標的首選必備儀器。

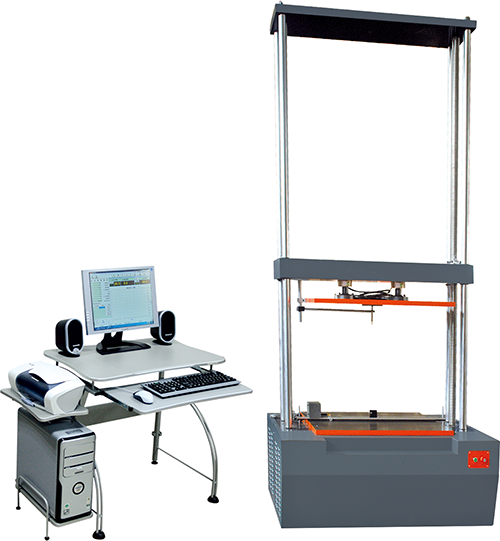

試驗機主體采用六立柱門式結構，動力機構由中國臺灣東元伺服電機配合減速機構組成，試驗機升降由同步帶輪和滾珠絲杠組成，整機結構穩定可靠，運行平穩，機械誤差可以忽略不計。試驗機控制及數據處理采用計算機和高分辨率閉環采集卡完成，控制精度高，數據采集及處理速度快，能做到整個試驗過程的精確控制。

針對以往常規單傳感器環剛度試驗機在做大直徑管材試驗過程中出現壓偏、側壓等不良情況對試驗數據的影響，本公司采用均布雙傳感器測量技術，避免上述情況的發生，使試驗數據更準確，有效提高試驗精度。

技術參數

▲ z大試驗力：100KN

▲ 高精度傳感器精度：±0.05%

▲ 負荷精度：  ±1%,

▲ z小分辨率：0.5N

▲ 速度精度： ±0.5%

▲ 速度范圍：0.05-200mm/min

▲ 位移測量精度：0.01mm

▲ 變形測量精度：0.01mm

▲ 位移精度：示值相對誤差±0.5%

▲ 移動橫梁有效行程：2000mm

▲ 電源：AC220V  50Hz

▲ 交流伺服電機功率：1500W

▲ 外形尺寸：1500×1000×3300mm（長×寬×高）

▲ 凈重：1800Kg
